掃描振鏡配合激光器傳統上主要應用於打標和快速成型等領域。此類係統可提供高質量的光束，但是激光功率僅局限在百瓦範圍內。如今，隨著諸如光纖激光器、碟片激光器等高亮度激光器的出現，甚至一些亮度較低的高功率二極管激光器的使用，掃描振鏡的應用領域已經擴展到數千瓦特級。掃描裝置必需能夠勝任高功率範圍內的應用——同時不影響精度和速度！這對掃描振鏡製造商而言是一項富有挑戰性的任務。
掃描振鏡技術

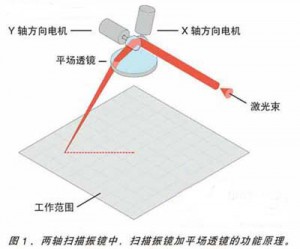

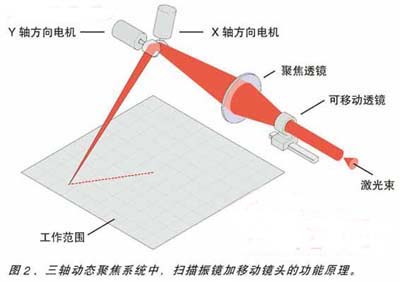

一套基本的x-y掃描裝置看起來很簡單：兩塊反射鏡，由電機驅動，可將入射激光束反射到特定區域（工作區域）的任何點。一組平場（f- ）透鏡確保焦點在工作區域平麵內（二軸係統，如圖1），對基本的Nd：YAG激光器來說，典型的工作範圍為40×40平方毫米（ff- =100 毫米）至180×180 平方毫米（ff- =254 毫米；對於高級諧波激光器和二極管激光器，其工作範圍為40×40 平方毫米（ff- =100 毫米）至120×120平方毫米（ff- =163 毫米)，具體取決於平場透鏡的焦距。顯然，所需工作範圍越大，工作距離越長。如果在掃描振鏡前端的激光光路中，使用聚焦透鏡和可移動透鏡的組合來代替平場透鏡，工作範圍和工作距離還會進一步增加（三軸係統，如圖2）。該裝置可使工作範圍達到1200×1200平方毫米，工作距離達到1500毫米。
在多種應用場合中，要求較高的定位速度。比如，當f- 透鏡焦距長度達163mm時，在120×120mm2的工作區域內掃描速度可達10 m/s。簡單的幾何計算表明，振鏡鏡麵較小的角度偏差可能導致激光光斑在工作平麵上出現較大的錯位。因此，不管對振鏡驅動、鏡麵，還是反射鏡安裝架來說，高級別的定位精度是必須的。同時，振鏡電機和驅動器電子器件會發熱，產生熱漂移，導致上述定位偏差的發生。熱增益漂移特征數值<30 rad/K，增益漂移特征數值<50 ppm/K（每軸）。因此，如果要求高精度和長期穩定性，一種解決方案是選配帶水冷功能的掃描振鏡。其中最具代表性的例如為Superscan-II-LD，長期穩定性可達到24小時<200 rad（未帶主動冷卻功能時為<300 rad）。此外，專門的集成自動校準功能的係統類型可將增益漂移降低至20 rad/K，位置漂移降低至5 ppm/K，8小時長期穩定性< 20 rad。
新技術減少熱應力
打標應用中，掃描振鏡采用的反射鏡類型包含有石英基底材料，厚度在2.0和7.0 mm之間，這取決於反射鏡尺寸和角加速度。電解質鍍膜在對應的波長範圍內（例如，對於高功率半導體激光器和入射角兩側偏轉範圍超過±12 時，在780 nm和980 nm之間）提供足夠的反射率（>98.0%）。這種反射鏡通常能承受的功率密度達500 W/cm2，對於傳統的打標應用綽綽有餘。掃描頭引入其他應用場合後帶來了其他挑戰，比如聚合物焊接。這些應用要求對工件溫度進行精確控製，通常通過高溫計進行非接觸式測量。對於這項技術，工件的熱輻射信號必須從激光光斑位置沿激光光路返回到傳感器中，比如，通過振鏡鏡片反射回。高溫測量典型波長範圍為1.7到2.2 m。由於該波長範圍內的介電層對於激光輻射是可穿透的，因此在石英基底背麵加上一層鋁鍍膜便可解決問題。這裏應提醒讀者，如果要擴展波長範圍，則需要調整掃描光學係統。
更高功率的其他新應用，比如激光遠程焊接、遠程切割、或掃描熱處理，要求幾百瓦到甚至數千瓦的功率，這對振鏡掃描頭提出了新的挑戰。即使介質反射鏡反射率很高（特別有鍍鋁層後），部分光線（<2%）仍可能透射並被反射鏡基底或周圍部件吸收。對於低功率激光器而言，這種情況很好處理。不過高功率激光器可能導致裝置內部產生大量熱量，由此導致明顯的熱漂移和不合格的長期穩定性波動。因此，掃描裝置水冷功能非常必要，但通常不足以解決問題。這是因為它無法避免石英反射鏡的熱載荷和其導致的影響，比如導致膠層形變甚至變軟或者由於轉子和軸承發熱導致振鏡驅動故障。因此，新的鏡麵技術必不可少。
石英的一大缺點是它的熱導率很低，這導致它的冷卻性能很差。矽基材料，比如矽或碳化矽，可提供較高的熱導率。由於碳矽基材料強度更高，因此允許減小其厚度，盡管其密度較高，仍可減輕總體質量。如果使用不透明基底，如Si或SiC，寬波段反射鍍鋁層可直接鍍在鍍電介質膜和矽基材料之間介電層上。對反射鏡基底機械設計進行仔細的模型計算，可在穩定性、重量、導熱性和轉動慣量方麵獲得最優化的設計。
對於係統設計，包括伺服電路板、振鏡電機和反射鏡，有幾項參數需要特別精確：
反射鏡重量；
反射鏡轉矩；
鏡麵形變（機械彈簧）；
反射鏡和驅動電機之間連接部位形變；
反射鏡和驅動電機係統的響應頻率。

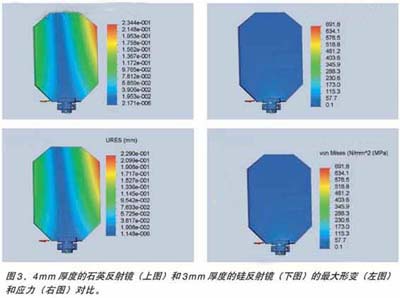

以矽為基底，可以減小反射鏡厚度（重量），同時形變、應力和較厚的石英基底反射鏡相同（見圖3）然而，由於該反射鏡係統重量，應力和形變仍然較大。矽基底仿真圖表明慣量和重量都降低15%，頻率幾乎保持不變。

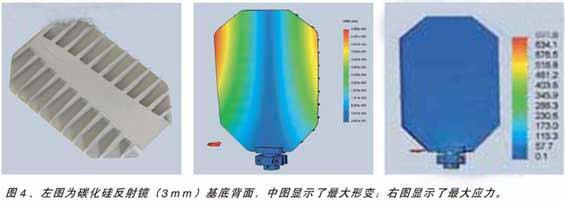

不幸的是，此類改進明顯無法滿足市場對更高掃描速度以及更高功率密度、千瓦級高亮度激光器的要求。這些應用要求采用新材料和新設計，進一步降低基底熱應力。比矽或石英剛度更高的陶瓷材料、碳化矽材料成為更好的選擇。雖然如此，SiC反射鏡的設計遠比標準矽基或石英反射鏡更困難，因此反射鏡設計的整套方法都需要進行變更。有限元分析和蒙特卡羅分析是該設計中非常有用的工具。設計的主要目標是減少高頻和超低頻部分以及重量和慣性矩。為此我們設計了一套全新的反射鏡背部結構，見圖4中的左圖。該反射鏡剛度遠高於矽反射鏡，由於基底更輕以及楊氏模量不同，應力也更容易處理。計算明確證明了反射鏡最大形變和應力得到了改進。
這種方法可獲得高精度和完美的機械性能（最小化共振響應效應）。反射鏡材料高導熱率可以實現溫度分布快速平衡，即使在高功率激光下吸收了大量激光能量。反射鏡背麵加強筋為向周圍大氣傳遞熱量提供更大的表麵以及更高效的輻射冷卻。反射鏡有非常均勻的溫度分布和比較緩和的溫度梯度。
替代材料：鈹
可惜，SiC非常難以操作。首先，由於材料很硬，因此非常難以加工。其次，和矽或石英基底鍍膜工藝不同，基底背麵不可能鍍膜。而背麵鍍層可幫助抵消由鍍層本身產生的機械應力（也就是說，熱膨脹係數不同）。該應力的結果通常是凹反射麵，產生非期望的離焦效果。第三，要求的材料質量和數量非常難以獲得，由於交付時間較長，使得物流較有風險。該問題可能導致研發時間過長，並且仍可能導致交付時間過長。因此，可替代材料的搜索仍在繼續。
有一種替代材料是鈹，可用作基底材料。該材料輕質，可提供高導熱率。鈹的供應量充足，交付時間合理，由於硬度較低，其加工難度比碳化矽低。然而，這種材料同樣有缺點。首先，該材料為劇毒。由於該材料已經用於眾多產品中，比如衛星或軍用飛行係統中，該問題可通過目前已經成熟的商業化專門加工工藝解決。為避免皮膚和鈹接觸，整個表麵都用鎳包裹。由於鈹晶粒尺寸太大，無法在630nm下拋光到小於λ/4的平麵度，故鎳可用於拋光和鍍膜，該工藝的另一優點是它提供了高表麵質量。

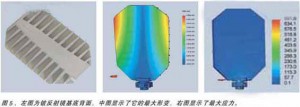

另外，基於模型計算優化後的參數可確保最優設計。由於較低密度和相對重量較高的楊氏模量值，鈹模型相對碳化矽模型的設計更為簡便。該材料的另一優點是其吸附能力。對比碳化矽和鈹反射鏡，鈹模型比碳化矽少兩個臨界頻率。這將為伺服電路板和振鏡電機提供更為簡便的自動控製能力。結果是鈹反射鏡相對碳化矽反射鏡，重量減少35%，慣量減少35%。反射鏡設計，最大形變和最大應力如圖5所示。
除此之外，反射鏡安裝架和反射鏡模型的融合取得了較大進步，也就是說，無需膠合或裝夾，因此反射鏡和夾持器整體加工製作，直接固定在振鏡電機軸上。該結果是減少了質量，改進了剛度並增加了熱傳導性能。此外，係統沒有膠層過熱和破壞的損壞風險。該設計使得反射鏡規格參數獲得極大改進。比如，相比安裝在典型掃描頭上的標準碳化矽反射鏡，最終速度可增加30%，並節省20%時間。用戶可通過增加速度，或憑借更大孔徑的掃描頭而獲取較高的動態性能，從改進中獲益。可在相同視野尺寸內減少焦麵直徑和工作距離，或者相同焦距尺寸下增加視野尺寸和工作距離。
鈹材料在多方麵滿足市場需求，比如較短的新產品研發周期，以及反射鏡模型、反射鏡尺寸和應用需求能夠實現精準匹配。為獲得最佳速度結果，反射鏡應分別設計以反射要求的光束角度和光束尺寸。
不同領域的應用
隨著新應用的興起，掃描頭製造商麵臨著新的要求，比如計量學集成（高溫計、攝像機），以滿足如焊接和聚合物輪廓焊接應用要求。然而，如上所述，高功率和高亮度激光將給高精度掃描頭帶來很多其他要求，但它也打開了傳統打標應用以外的新市場。現在有許多應用都采用新技術，並且仍為私人專利。
盡管如此，甚至傳統激光加工，比如焊接、切割或表麵處理現在都要求采用掃描振鏡。比如，采用高亮度激光器可高速切割薄金屬板，由於重量和慣性矩方麵原因，其速度超過傳統定位係統的極限。因此，零件定位已經被“無慣性”激光光束定位所取代。該加工工藝被稱為“遠程切割”。
對於焊接應用，著名的“遠程焊接”工藝可采用機器人定位和高速掃描頭結合方式進行修改（“3D掃描焊接”）。已經證明該方法可將激光非工作時間幾乎減少至0（取決於焊縫位置和結構）。當機器人沿著輪廓執行平滑運動時，從一條焊縫到下一條的“跳動”偏差可通過掃描頭高精度高速掃描方式進行控製。該“掃描焊接”應用中，關鍵因素是軟件，它將位置和機器人速度以及掃描頭控製的光束定位結合起來。
由於大量在1微米波長範圍內的高效率激光源（比如高功率半導體激光器）的出現，激光硬化工藝和激光熔覆現在已經成為機床市場的標準工藝。熱量局部集中可避免零件變形和損壞，因此可極大地減少重複工作。雖然如此，激光表麵硬化的挑戰是零件表麵上的理想的溫度分布。通過特殊的光學係統可以實現，該光學係統對激光強度輪廓進行“剪裁”，但是這種方法非常複雜和刻板。一種更為靈活和合理的解決方案是將激光束快速掃描和激光輸出功率快速控製相結合。該類裝置與高溫計共同工作，可以實現幾乎任何類的溫度分布和均勻溫度控製。
從90年代中期以來，激光聚合物焊接已經成為汽車零部件、機械裝置、電子零件和消費產品的標準工具。它最初以繞焊開始，激光在焊縫上慢速運動。但是後來逐步進化出多種不同方法，比如平縫焊接或同步焊接，已經發展為今天的先進技術。同步加工的優勢（比如軟化整個焊接結構）是焊接路徑，也就是說待焊接零件的相對運動可作為過程控製參數。不幸的是，同步激光焊接要求激光熱源的幾何形狀和焊縫幾何形狀相同，這使得該技術非常複雜、昂貴和不靈活。一項聰明的解決方案是“半—同步”焊接，這種方式下激光光束在整條焊縫結構上重複運動，光束以高速運動使得整條焊縫加熱至軟化點之上，從而實現同步焊接和焊點路徑控製。由於焊接輪廓可通過軟件方便地更改，因此該方法非常靈活。當然，該方法限製於平麵結構（或至少是近似平麵），掃描區域尺寸在400×400mm內，並且激光功率可匹配；此外，所要求的速度和激光功率能夠與焊縫長度成比例。除靈活性外，由於該裝置使用了掃描頭和上述提及的光學係統，它還允許在線過程控製。
結論
通過提升精度、速度和激光功率，掃描振鏡已經成為激光加工中一項非常重要的工具。其市場已經從傳統打標和快速成型的應用範圍擴展到多個領域的激光材料加工，包括切割、焊接、表麵處理、聚合物焊接和其他應用。掃描振鏡技術與創新的機械電子設計理念，特別是用於鏡麵技術的新材料和智能解決方案，已經適應了新的市場要求。高亮度激光源為掃描振鏡開啟了光明的未來。
