17c起草视频紅外透鏡通過SGS認證,符合ROHS指標要求,廠家直銷,長期合作。

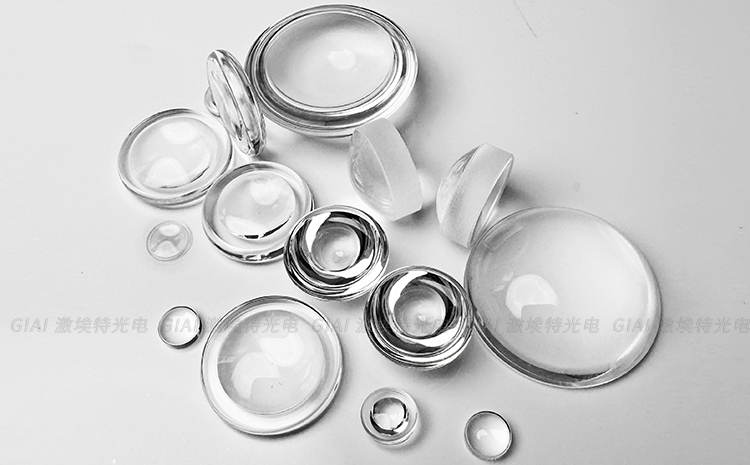

  • 低成本——模壓紅外非球麵透鏡可以大批量低成本的生產透鏡,來滿足日益增長的紅外相機和探測器市場的需求;
  • 高質量——非球麵透鏡可以廣泛的應用於激光和成像係統中,從而提高產品的質量;
  • 高性能——和目前在用的紅外材料相比,鍺硫係玻璃擁有更好的熱穩定性能,在高達130°C的環境中,隻有很小溫漂和不變的透過率;

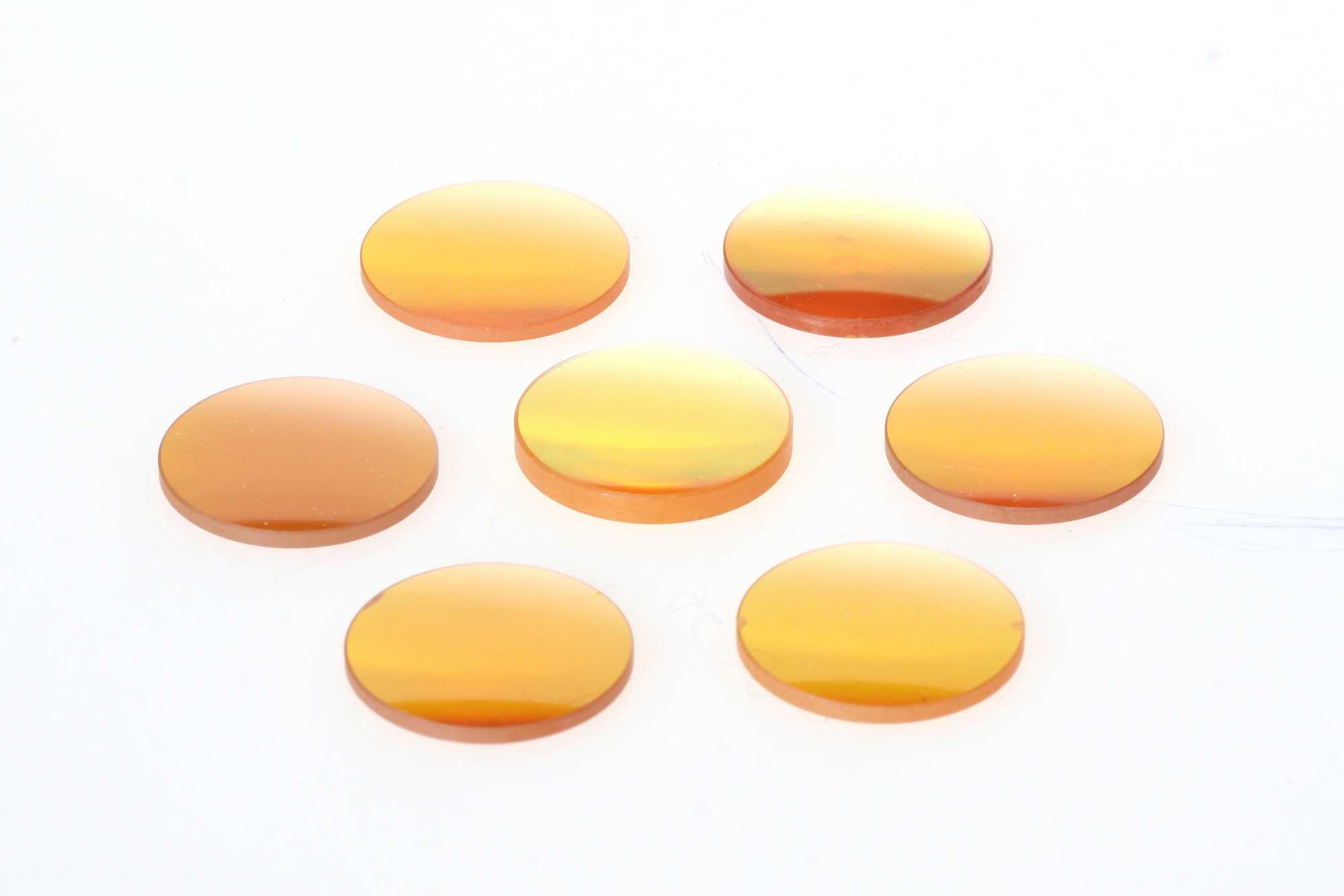

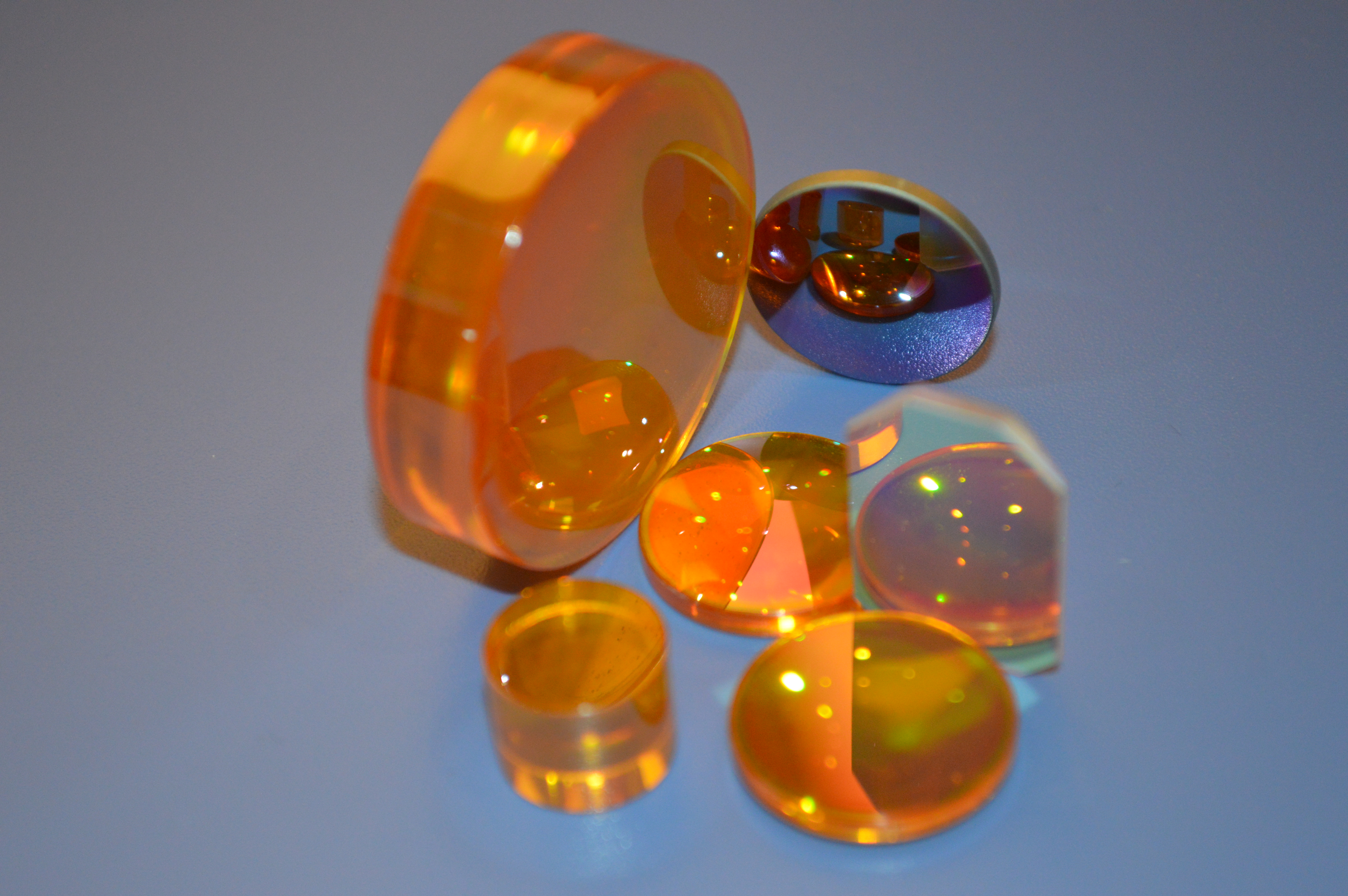

DSC_0664 硒化鋅

17c起草视频生產的硒化鋅聚焦鏡有國產與進口可選,生產的鏡片能承受高功率密度,並且表麵膜層牢固,不易脫落,耐擦拭。硒化鋅雙麵鍍增透鏌後,在CO2激光工業常用工作波段10.6μm的透過率能達到99%。
17c起草视频產品從衍射和像差兩個角度進行優化設計,推出了使實際聚焦光斑直徑在同樣的焦距條件下達到最小的係列產品。

紅外透鏡是一種用於聚焦或分散光線的光學件。紅外透鏡中可能含有一個或多個元件,其應用範圍從顯微鏡到激光處理。 另外,紅外透鏡也是許多工業所使用的元件,例如生命科學、成像、工業或防禦。 當光線通過透鏡時,其光線輸出將會受到透鏡輪廓或透鏡基片的影響。 平凸透鏡或雙凸透鏡會將光線聚焦成一個點,而平凹透鏡 (PCV) 或雙凹透鏡 (DCV) 則會將通過透鏡的光線發散出去。 消色差透鏡適用於要求顏色校正的應用,而非球麵透鏡則可用於修正球差。 采用ZnSe 硒化鋅, ZnS 硫化鋅, CaF2 氟化鈣, BaF2 氟化鋇, Ge 鍺, Si 矽等材質的透鏡適用於透射紅外光譜。

材  料: ZnSe(硒化鋅)
設計波長: 10.6μm
焦距公差: ±1%
外型公差: +0.0/-0.1mm
厚度公差: ±0.1mm
麵  型: λ/2@632.8nm
光 潔 度: 40-20
偏  心: <3'
有效孔徑: >90%
倒  邊: <0.2×45°
鍍  膜: 10.6um增透,8-14um寬帶增透



標準焦距產品
型號
直徑mm
焦距
波長um
邊緣厚度mm
麵型
材料
GIAI-M-D12 12 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 月牙  硒化鋅
GIAI-M-D18 18 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 月牙  硒化鋅
GIAI-M-D19 19 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 月牙  硒化鋅
GIAI-M-D20 20 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 月牙  硒化鋅
GIAI-M-D25 25 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2.5 月牙  硒化鋅
GIAI-M-D25.4 25.4 25.4/38.1/41/50.8/63.5/101.6/127 10.6 3 月牙  硒化鋅
GIAI-M-D30 30 25.4/38.1/41/50.8/63.5/101.6/127 10.6 3.5 月牙  硒化鋅
GIAI-M-D38.1 38.1 25.4/38.1/41/50.8/63.5/101.6/127 10.6 5 月牙  硒化鋅
GIAI-P-D12 12 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 平凸  硒化鋅
GIAI-P-D18 18 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 平凸  硒化鋅
GIAI-P-D19 19 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 平凸  硒化鋅
GIAI-P-D20 20 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2 平凸  硒化鋅
GIAI-P-D25 25 25.4/38.1/41/50.8/63.5/101.6/127 10.6 2.5 平凸  硒化鋅
GIAI-P-D25.4 25.4 25.4/38.1/41/50.8/63.5/101.6/127 10.6 3 平凸  硒化鋅
GIAI-P-D30 30 25.4/38.1/41/50.8/63.5/101.6/127 10.6 3.5 平凸  硒化鋅
GIAI-P-D38.1 38.1 25.4/38.1/41/50.8/63.5/101.6/127 10.6 5 平凸  硒化鋅

微信圖片_20181221112046



透鏡
