TO 封裝包含兩個元件：管座和管帽。在光電子領域中，管帽實現了兩大基本功能。

首先，它們對傳輸和接收應用領域中的光學元件提供了持久可靠的保護。

其次，作為光學接口，它們還確保了光學信號的順利傳輸。

因此，安裝在管帽中的窗口或透鏡的光學性質必須達到相當高的要求。



一般情況下，我們可以將管帽分為兩種不同類型：模塑TO管帽&透鏡：在對金屬

和玻璃進行密封處理時不使用任何其它材料。此類管帽適用於所有傳統類型的光

學信號傳輸。單晶矽片

焊接TO管帽&透鏡：
在對金屬和玻璃進行熔融處理時添加了焊料玻璃。此類管帽適用於包含特殊光學元件的各種精密應用。

將管座和管帽焊接在一起可形成 TO 封裝。在此過程中，封裝空間內部的氧氣將被抽空，以增強防腐性能。

1.常規使用儲存環境：溫度 20~25℃，濕度 50% ~ 70%；

2.產品尺寸：管帽：外徑 5.4±0.1mm，小外徑 4.6±0.03mm，

內孔 2.5±0.05， 厚度 0.2±0.03mm；

濾光片規格：長/寬 2.9±0.05，厚度 0.5±0.05。

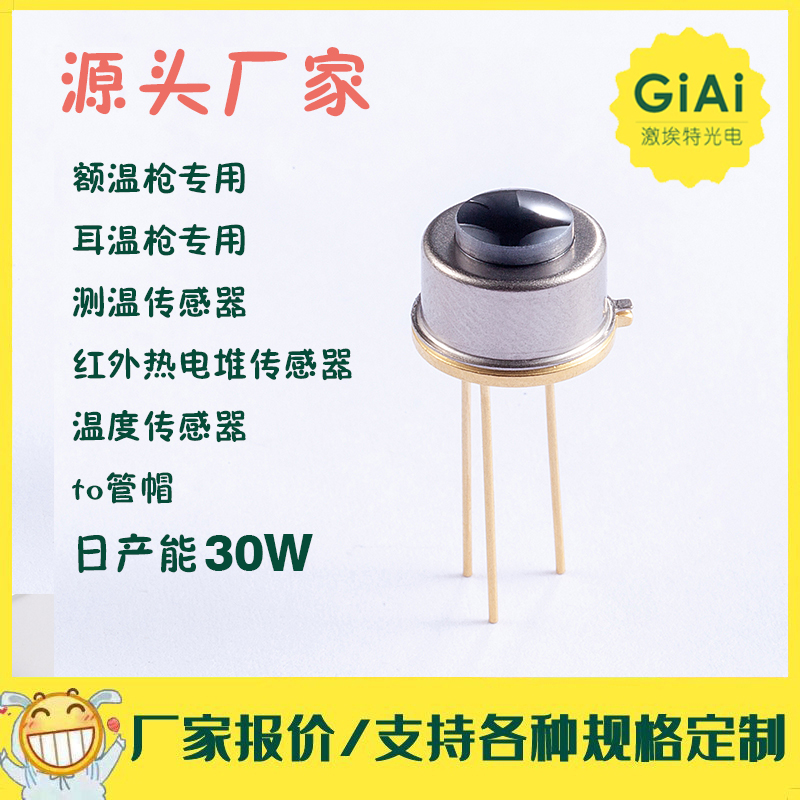

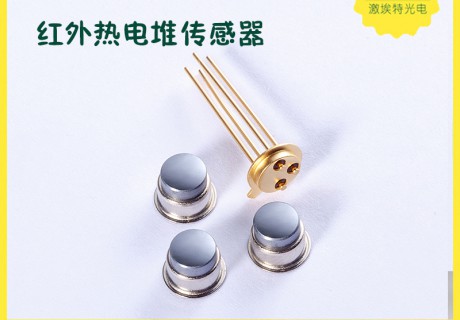

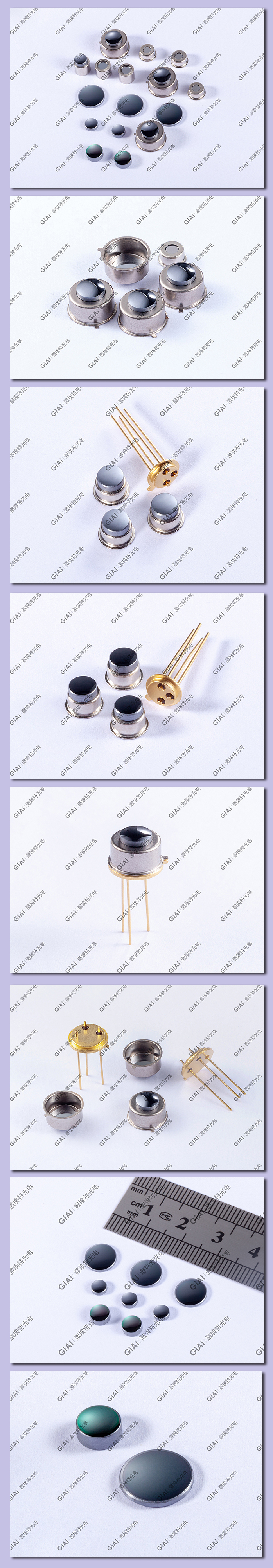

3.產品圖片

4.包裝方式：PVC 膠膜包裝/客戶指定方式；

5.光譜圖： 2.5-5um T

基 材：單晶矽
尺 寸：
2.8*2.8*0.5mm
2.9*2.9*0.5mm
3.0*3.0*0.5mm

鍍膜尺寸：

4 寸（直徑 100mm） 6 寸（直徑 150mm）
成品尺寸公差：0/-0.15mm成品厚度公差：±0.05mm

光 學 特 性：
2-5um @ Tave<1% 、6-14um @Tave>85%

LP5.5um 矽片

外   觀：

1）無明顯凹陷和凸物，雙麵光麵，符合美軍標60/40 標準。

2）平行度：<1arc min    膜層強度：

 1）用美軍標 800 的 3M 粘拉膠進行迅速拉扯實驗，確保膜層無脫落。    包裝方式：

 1）鍍膜 4 寸或 6 寸的大片直接按照成品尺寸切斷，並雙麵覆膜。

2）每一版用泡棉隔開，並抽真空包裝。

3）根據放入數量每個獨立小包裝之間再用泡棉隔開。

4）產品與外箱之間用泡棉隔開。



裝配使用方法：

1）拆開外包裝，取出每個獨立包裝。

2）撕開其中一麵的保護膜

3）用真空吸筆拿取每個成品矽片進行封裝

出貨附帶資料：

1） 產品光譜檢測曲線。

 2） 出貨檢驗報告。
