窄帶濾光片作用及應用

很多客戶對光學濾光片行業不是很了解，今天小編來詳細介紹一下，窄帶濾光片是什麽，

還有咱們廠家生產的，窄帶濾光片的作用及其用途是什麽呢？接下來就讓17c起草视频光電的小編來給大家講一下吧！

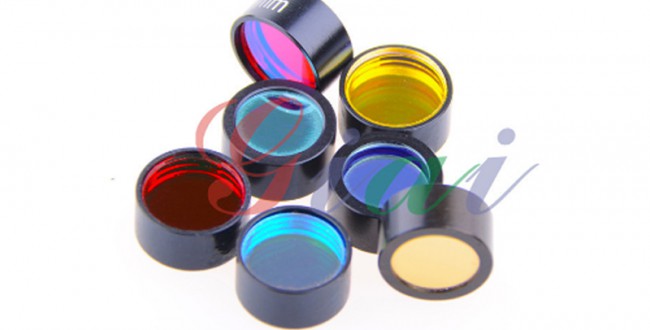

窄帶濾光片 窄帶濾光片是一種帶寬比較窄的濾光片，用BP來命名，把透射比較大值的波長位置作為他們的序列號。

窄帶濾光片的較大透射比的一半對應的為半寬度，短波截止波長是在峰值短波側，透射比等於零的波長，

長波截止波長是在峰值長波側，透射等於零的波長。 鞍山17c起草视频光電生產的窄帶濾光片具有高透過率，

光信號衰減率小，有效提升工作距離和光強度； 高截止深度，有效避免雜光幹擾； 波長精度高;先進鍍膜機製作，

IAD離子輔助鍍膜技術，確保低溫飄，膜層牢固度更強等特點。

窄帶濾光片的作用隻是讓某一波段範圍的光通過，而其餘波長的光不能通過。各種數碼、電子產品視窗、太陽能電池、

IC封裝等可以通過它減小雜色光或光害的影響，可以測量恒星表麵溫度，可以分色曝光以消除色差的影響，

可以減弱太陽月亮火星等的亮度得到更清晰的細節，可以防止紅外、紫外線對CCD曝光或傷害眼睛等等。

同時窄帶濾光片在還在攝影創作、印刷製版、彩色攝影及放大和各種科技攝影中被廣泛利用。尤其在黑白攝影上，

它能對各種色光光線起著有通過、限製和阻止的三個作用，色光通過的量多，在照片上色調就淡;通過量少，

色調就深，如果光線完全被阻止，其結色色調就全黑色，所以在黑白攝影上窄帶濾光片實際就是起著校正物體顏色反差的高低，

使各種物體的顏色變成合乎自己反差，影調理想要求。

窄帶濾光片的應用 檢驗儀器 窄帶濾光片應用於檢驗儀器，如：生物檢測儀，酶標儀，指紋識別儀，

醫療檢驗檢測儀，氦氖激光器，綠激光器，CCD檢測，半導體激光器，熒光激發顯微檢測，光學儀器等係統中。

有405nm、415nm、420nm、450nm、460nm、480nm、488nm、492nm、505nm、508nm、510nm、516nm、

530nm、535nm、540nm、548nm、550nm、570nm、577nm、578nm、590nm、610nm、620nm、630nm、

632nm、635nm、650nm、656nm、670nm、690nm、706nm、730nm等規格的窄帶濾光片。數碼成像

除此之外窄帶濾光片還在數碼成像(數碼像機、數碼錄像機、電腦攝像頭、手機攝像、可視電話、電子玩具等、

紅外探測器、LED液晶顯示、感應識別係統、舞台燈光、裝飾性薄膜、防水保護薄膜有著廣泛用途。

窄帶濾光片的應用不乏高大上的領域：窄帶濾光片，是從帶通濾光片中細分出來的光學產品，其定義與帶通濾光近似，

也就是這種濾光片在特定的波段允許光信號通過，而偏離這個波段以外的兩側光信號被阻止，窄帶濾光片的通帶相對來說比較窄，

一般為中心波長值的5%以下。其主要作用是使特定波長的光通過，讓其他波長的光的反射(或衰減)光學元件。

半波寬度通常控製在20nm或者更小，可紫外線，可見光，近紅外線波長，遠紅外波段.我公司的窄帶濾光片采用多層硬膜經

離子輔助沉積納米材料高真空蒸發而成，膜層致密性好，成像清晰度高。 窄帶濾光片的應用不乏高大上的領域：天文物理、

空間探測、等離子體檢測、激光探測、化學分析、間接溫度測量、有害氣體分析、顏色測量、光通信係統等領域。

而3D視覺係統“借助”智能手機、虛擬現實/增強現實/混合現實、3D體感遊戲、3D攝像與顯示等應用 “走入尋常百姓家”。

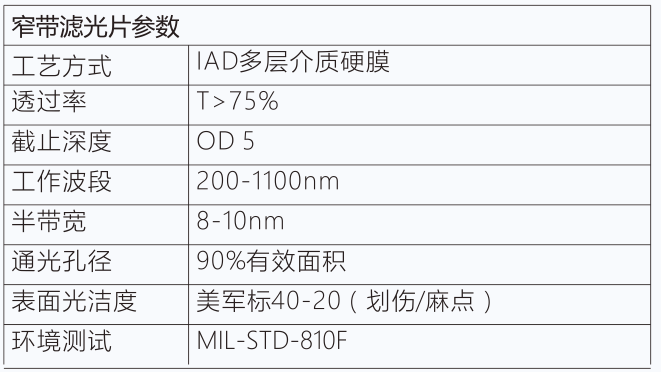

窄帶濾光片參數

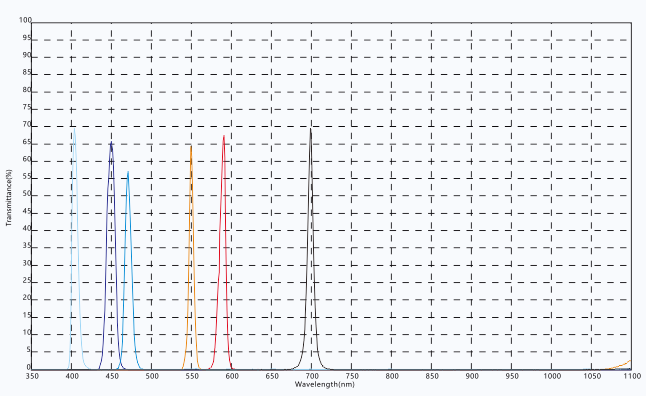

窄帶濾光片光譜

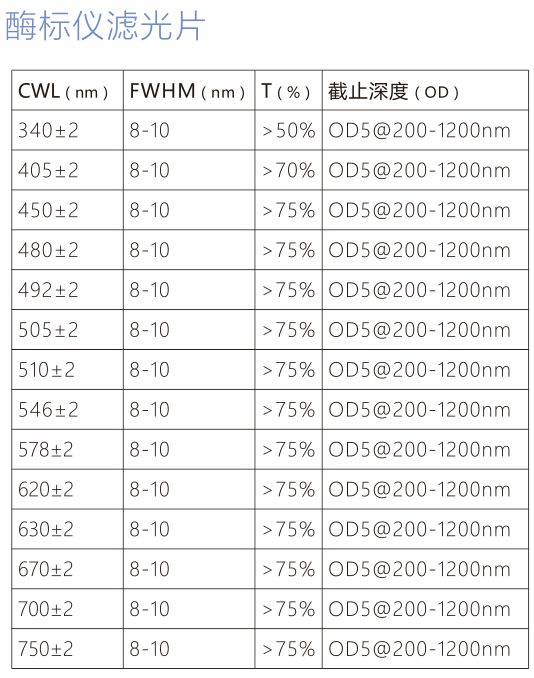

酶標儀濾光片

酶標儀窄帶濾光片 17c起草视频光電生產的，酶標儀幹涉片采用高穩定度窄帶介子膜技術，中心波長定位精度高，且透射比高，

而半寬窄，用起來特靈敏準確，方便工作。它們的外形是按照酶標儀窄小的樣品室空間設計的。有定位裝置，拉抽酶標板或其底座時，

濾光片不會跟著動，滿足重複性檢測的要求。巧妙的外形構造，避免了雜散光，同時滿足了規程檢定的要求。

技術指標

1、定值裝置波長不確定度0.1nm(規程較鬆為0.5nm)，溯源精度高。

2、其測量擴展不確定度U＝0.9nm ,k=2。

3、要求透射比≥45％T；半寬度5±2nm(規程要求較鬆為8nm)，靈敏度高，使用方便快捷準確。

4、吸光度濾光片為4塊：0.2，0.5，1.0，1.5A。不確定度U=0.01A，k=2

5、幹涉濾光片為4塊(也可按用戶不同要求定製)：405，450，492，620nm等(也可按用戶要求)。要求透射比≥45％T；

半寬度5±2nm(規程要求較鬆為8nm)，靈敏度高，使用方便快捷準確。不確定度U＝0.8nm， k=2。

標準的酶標儀濾光片廣泛應用於熒光檢測設備，工業、科研分析儀器，刑偵設備以及生物化學分析儀器等方麵。

依據通帶中心波長可以劃分為紫外帶通濾光片，可見帶通濾光片和紅外帶通濾光片；

依據通帶範圍的寬窄可以劃分為超窄帶濾光片(通帶寬度小於3nm)，窄帶濾光片(通帶寬度為4-15nm)，

中帶通濾光片(通帶寬度為20-40nm)，以及寬帶通濾光片(通帶寬度大於40nm)等。

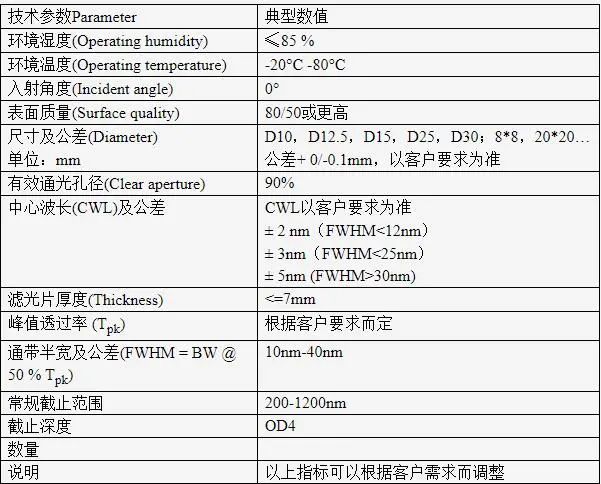

常規技術參數表

主要參數說明

CWL——中心波長，或峰值波長；Tpk——中心波長透射率，或峰值透射率

FWHM——透過率為峰值透過率一半的波長寬度，也稱通帶半寬度17c起草视频·供應常規波長

405nm、420nm、430nm、450nm、470nm、490nm、505nm 510nm、530nm、546nm、578nm、

610nm、630nm、632nm、645nm、650nm、655nm、730nm、800nm、805nm、910nm。

材料浮法玻璃/石英/BK7
