咋一看名字

又是這麽高端？

不知道是啥呀！



不要著急

看看下麵這個圖

就知道它是幹什麽用的了



對，就是它

就是今年疫情期間

價格飯飯還拿不到貨的

額溫槍

額溫槍就是

應用了熱電堆溫度傳感器

（在非接觸式人體測溫市場，傳統傳感器采用的是管帽貼合紅外濾光片組合方案，在測溫距離與測溫精度上有明顯不足。

激埃特推出集成聚光透鏡的封裝管帽，適合使用在To-46 ，To-5 ，To-39封裝，不需要增大原有傳感器的體積，可在原有產品進行升級。

采用增加透鏡後的人體測溫傳感器能達到工業級別精度，且探測距離達1米以上。）

才達到了能夠檢測人體溫度的作用

熱電堆溫度傳感器

我們可以把它理解為

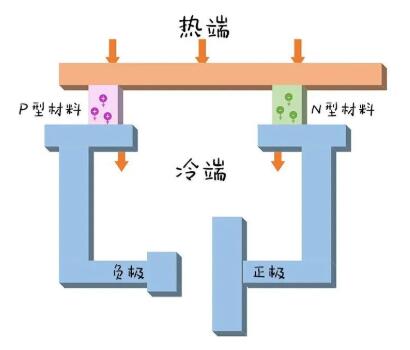

能夠吧溫度差轉換為電能的一種傳感器

（利用的是塞貝克效應）



當外界輻射能照到熱電堆上時

其內產生溫度梯度

從而兩端產生勢差

若將他們組成回路

就有電流通過



 從外觀上看

熱電堆傳感器有

圓形的是窗口

金屬外殼

四個管腳

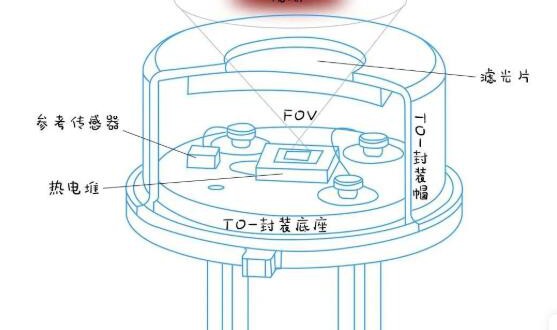

從結構上看

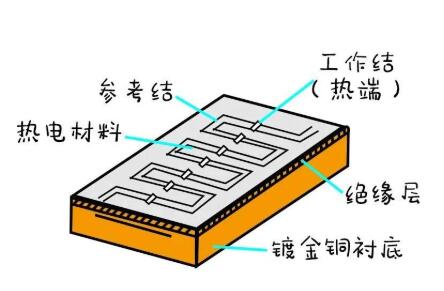

熱電堆是由兩個或多個熱電偶串聯組成

是將輻射麵分為若幹塊

每塊接一個熱電偶

串聯起來就形成熱電堆



我們所有看到的熱電堆

表麵上平平無奇

內裏可是很有料的~

這裏可能有人又會問了

熱電堆傳感器看起來和

之前講的熱釋電死差不多的啊

熱釋電能不能代替熱電堆用來測體溫呢？



答案當然是no

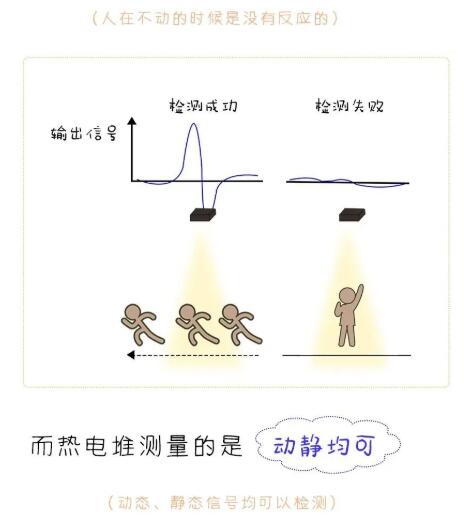

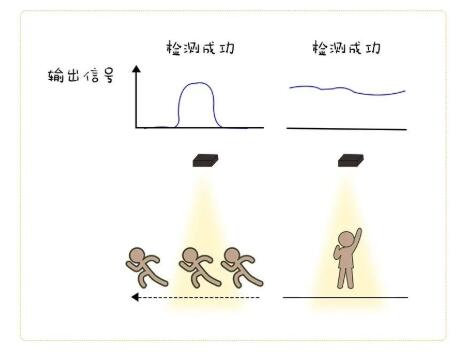

熱釋電傳感器測量的是動態溫差

人在不動的時候，是沒有反應的

而熱電堆測量的是動靜均（jun1）可

它們是不一樣的

不能相互替代哦

這裏可教大家

一個簡單的分辨方式

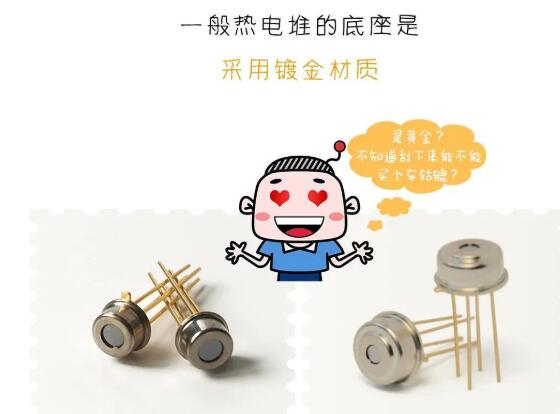

一般熱電堆是底座是

采用鍍金材質

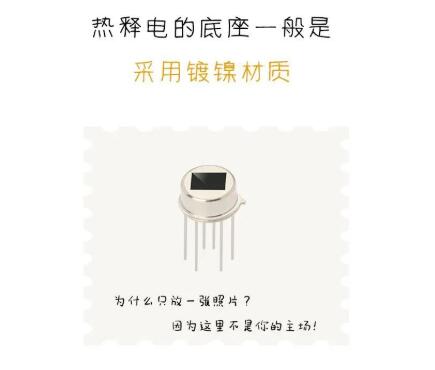

熱釋電的底座一般是

采用鎳材質

熱電堆傳感器

除了可以做額溫槍以外

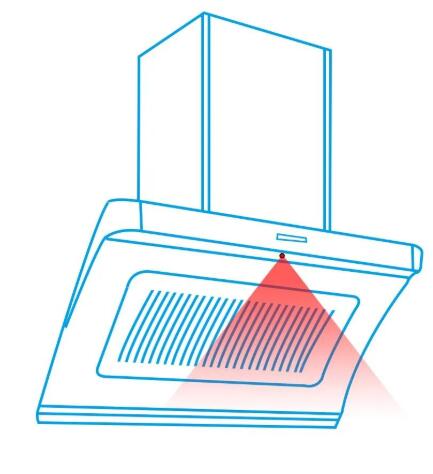

還可以用到油煙機裏麵

講熱電堆傳感器集成到油煙機裏麵

燃氣灶一打開

有溫度變化

就會啟動煙機 進行抽煙排風

今天又get到一個新技能

熱電堆傳感器就講到這裏了

今天我們為大家介紹了紅外傳感器中的熱電堆傳感器，

這個因為疫情、因為額溫槍而被大家熟知的傳感器，

也經曆了大紅大紫的巔峰時刻。

MRT係列熱電堆傳感器是CMOS技術兼容的新型

熱電堆紅外傳感器，具有高紅外響應率、

高重複性和高可靠性等特點。17c起草视频光電廠家生產的

傳感器采用TO-46金屬管殼封裝，配置一個紅外濾光片

窗口。並且在封裝管殼內置高精度熱敏電阻芯片，

可對環境溫度進行補償。

除了文中提到的用途，熱電堆傳感器還經常應用在人體

存在式檢測、家用電器（抽油煙機、灶具、空調等）溫

度測量與控製、生產過程的連續溫度控製等領域。
