在VR頭顯中，當看向圓形遮光護目鏡套的裏麵時，你將會發現兩件事情：一塊顯示虛擬世界的屏幕；

位於屏幕前方的一組透鏡。大部分人主要關注頭顯的顯示器部分，分辨率是多少？刷新率？對比度呢？

然而，位於屏幕前方的透鏡同樣重要。

為什麽說透鏡是VR頭顯的一個重要組成部分呢，它們又將如何影響VR體驗的質量呢？

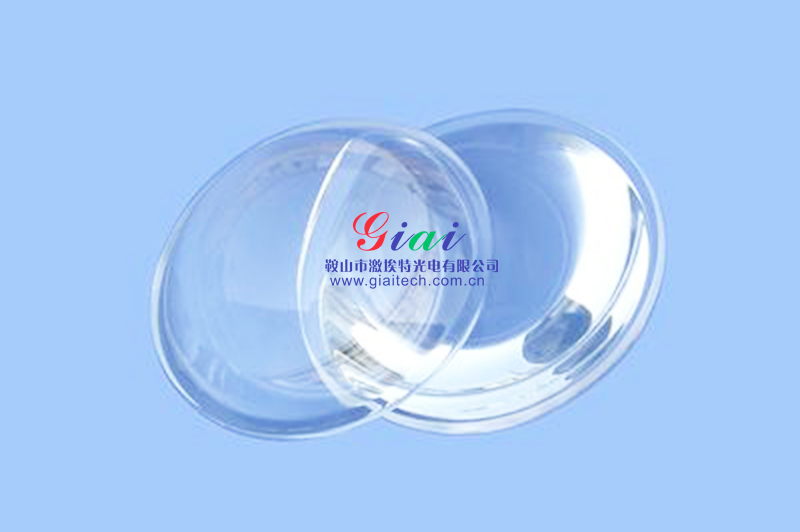

1． 透鏡基礎

透鏡的曆史已有數千年之久，其背後的基本原理十分簡單。當你透過一塊普通的玻璃來看世界時，

你會注意到視圖出現了扭曲。玻璃（水或半透明材料）能夠折射通過它們的光線。根據給定材料進行設計，

並且以你想要的方式來折射光線，這時你就得到了一塊透鏡。



斯內爾定律描述了所有這一切的物理學。下麵映維網將與大家一起看看關於斯內爾定律的相關公式值。

第一個相關值名為“折射率”，它可以告訴你給定材料可以折射多少光線。產生這種效應的原因是，

光線進入給定材料時速度會減慢，而光線越慢，折射數量就越多。常見的例子包括空氣，水，塑料和玻璃。

另一個值是材料的角度與光線入射的角度，也就是說光線的折射取決於：

1）來向和透鏡的形狀；

2）進入透鏡到離開透鏡所需的時間，或者說透鏡的厚度；

3）光的波長（顏色）



後一個因素是透鏡中存在的偽影或像差。棱鏡是屬於透鏡的一種，而透鏡可以像棱鏡一樣，在折射光線時可以將顏色彼此分開。這就是所謂的色差。

我們需要關注其他的偏差。球麵像差會導致圖像的不同部分聚焦在不同的點上，這意味著如果你希望圖像的中心變得清晰銳利，邊緣就會變得越來越模糊。

後是桶形失真和枕形失真。這種情況常見於當透鏡試圖糾正上述兩種失真的時候，以及試圖產生寬視場的時候。

這將導致終圖像出現網格被拉伸或擠壓的情況。



2． 透鏡與VR

說到透鏡，以及它們將如何影響VR頭顯，我們首先要關注的是顯示器尺寸。VR頭顯的尺寸越大，所遮擋視圖就越多，

視場範圍也越廣。但如果顯示器太大，整體設備則可能過於笨重。從這個角度來看，顯示器越小越好。



針對這個問題，一個解決方案是令屏幕接近你的眼睛。這有兩個好處：首先，你不需要更大的顯示器來獲得更寬的視場；

其次，根據阿基米德的杠杆原理，顯示器越接近你的麵部，它所施加的力就越小。遺憾的是，聚焦在過於靠近的對象時就會令人眼產生不適，

這限製了你設置顯示器的距離。

這提出了一個問題。我們正常的視場可達180度。作為參考，當前的頭顯屏幕的對角線長度可能約為7英寸（18厘米），並且盡可能舒適地靠近眼睛，

這個屏幕將占用相對較少的視場。結果是用戶需要通過一個非常狹窄的視角來感知你的虛擬世界，就像是在現實世界中使用眼罩那樣。

解決這個問題的部分辦法是，在麵部和顯示器之間設置一個透鏡或一係列的透鏡。我們的目標是折射光線，

使用本質上是放大鏡的透鏡來為你提供更寬的視場。你甚至可以將顯示器移至通常令眼睛不舒適的位置，合適的透鏡將會令視圖變得更加舒適。

但當你試圖通過透鏡來擴大視場時，你將會麵臨前文所述的像差問題。相機鏡頭通過一堆複雜的透鏡來解決這一問題，

試圖消除所有的像差，並為你提供一張清晰的，沒有失真的照片。遺憾的是，這一係列的透鏡將增加整體設備的重量和長度，以及相當一部分的成本。

目前的答案是見於HTC Vive，Oculus Rift和其他頭顯中的菲涅耳透鏡。菲涅爾透鏡相對較薄，並且刻有一係列刻的同心環，

其能夠根據光線的不同入射部分來相應地折射光線。如果設計正確，這可以幫助克服僅使用單個透鏡所遭遇的像差。因此，你不需要再像相機那樣使用一大堆透鏡。

然而，這無法解決所有的問題。盡管菲涅爾透鏡提供了寬視場，並且消除了單一透鏡中的大部分色差，但它們沒有克服桶形失真或枕形失真的問題。

當代頭顯選擇從軟件端入手：以透鏡失真的相反方向預先扭曲圖像，這樣在觀看影像時，用戶就能獲得（近乎）正確的圖像。例如，如果透鏡將產生要枕形失真，

你必須使用桶形失真對圖像進行預變形，反之亦然。

就這樣，你可以獲得寬視場的正確圖像，而且能夠有效減少顯示器的大小。

菲涅爾透鏡不能解決所有問題。這不僅是因為預扭曲圖像將導致係統為視圖中心提供更多分辨率，減少邊緣分辨率，從而進一步降低本已經夠低的VR分辨率；

同時是因為菲涅爾透鏡本身無法產生完美聚焦的圖像。這就是為什麽相機會選擇昂貴的透鏡堆棧，而不是菲涅耳透鏡。

更為長期的計劃？我們希望在不太遙遠的未來，我們可以通過“超材料”來完全取代傳統的透鏡。

從理論上講，超材料透鏡可以產生幾乎沒有任何偏差的圖像，並且能夠在極其輕薄的形態下實現。然而，其背後的工程設計相當棘手，

因為光的波長是在納米尺度之上，因此，超材料“透鏡”的有效成分也需要如此之小。

幸運的是，目前在納米尺度上建造微小結構的工程經驗已經相當豐富。所有這一切意味著，我們這種極大優化的透鏡或許很快就能登陸消費者市場。
